用于ETC门架系统，安装在野外高速沿线。为网络、安全、边缘计算及存储等设备提 供一体化收容、可靠供备电及温控，以保障自由流虚拟站相关设备的可靠运行。同时通过 统一网管对机柜设备进行远程运维管理。

     空间扩展性：机柜内包含19英寸机架空间，如果单机柜设备空间不足，可以通过外 扩设备柜来满足设备收容。

     供电可扩展性：系统应支持应急发电机充电功能。

（1）ISO9001系列质量管理体系认证证书

（2）OHSAS18000职业健康安全管理体系认证证书

（3）ISO14000环境管理体系认证证书

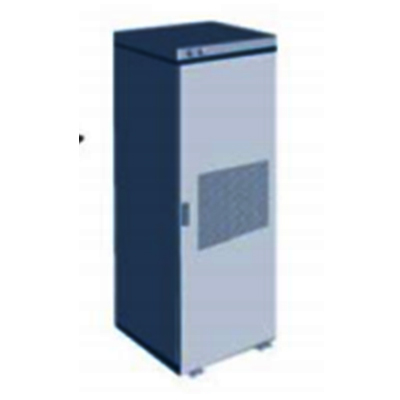

     室外一体化机柜系统由室外机柜、模块化电源、机柜监控单元、磷酸铁锂电池、空调 温控系统组成。

    1）、模块化电源 模块化电源具有电源转换、锂电池充放电管理、交流防雷和机柜监控功能。

模块化电 源要求如下：

（1） 具备AC/DC整流功能，将220Vac输入转化为-48Vdc，以及将-48Vdc转换为220Vac输出。

（2） 具备对锂电池进行充放电管理，为设备提供可靠备电。保证业务在电力中断期 间仍能持续运行，系统应提供不低于16小时的备电（在市电差的区域可适当提高备电时长）

（3） 集成C级防雷，避免室外雷击影响

（4） 集成机柜监控，对机柜信息、告警等进行采集、处理，并上传至远程网管理。

（5） 采用模块化设计，整流模块槽位不低于4个，整流模块、监控模块支持热插拔， 满足在线更换维护，电源模块插框尺寸不大于3U。

（6） 整流模块应做到N+1备份，模块化电源在线率应达到99.99%。

（7） 单个整流模块输出功率3000W，尺寸不大于1U*2.5U，满足高功率密度要求。

（8） 电源应具有高效，节能特点，降低能源消耗，整流模块100%负载下效率不低于96%，50%负载不低于97%，应具有泰尔认证测试报告。

（9） 整流模块应具有温度过高保护功能，温度恢复到正常范围时，应自动恢复工作。

（10） 整流模块具有高可靠性，MTBF≥500,000h。

（11） 模块化电源输入制式应为三相兼容单相，由于ETC门架的电力引入是从周边 拉电，部分机柜压降较大，要求电源模块在低电压下也能够正常工作，电源模块工作电压 范围应为85VAC～300VAC；输入频率范围为45Hz～65Hz；具备输入过压/欠压保护功能和自 恢复功能；在额定输入电压、满载时，系统的输入功率因数应不小于99％；

（12） 接地系统应具有工作地和保护地，且应有明显的标志，接地线截面积应不小于10mm2。配电部分外壳、所有可触及的金属零部件与接地螺母间的电阻应不大于0.1Ω。

（13） 模块化电源可靠性在30℃时MTBF≥100000h。系统设计寿命不低于10年。

2）、电池

采用磷酸铁锂电池

当市电正常时，模块化电源给设备供电并给锂电池充电；断电后，锂电池放电并给设 备持续供电，电池备电时长应不低于8小时，本次配置4块48V100AH电池模块。为确保 备电可靠性，电池还应满足以下要求：

（1） 单体电池容量应不低于48V100Ah，支持19英寸标准机架安装。

（2） 在35℃工作温度下85% DOD时，循环次数不低于3000次，寿命不低于5年。

（3） 具有软件锁功能：当锂电池与电控系统通讯中断后，锂电池锁死，无法进行充放电。

（4） 电芯材料在220℃高温条件下保持稳定。

（5）0℃~45℃环境温度下可持续使用，不影响寿命；在极限温度55℃，电池能正常 供电且不损坏。

（6） 应集成电池管理单元，可与机柜电控系统监控单元对接，支持远程网管实时监 控和远程升级。

（7） 电池管理单元对电池的检测包含但不限于：电池电芯/整组电压、整组电流、电 芯温度、整组SOC（电池剩余容量）、整组SOH(电池健康状态)。同时具备防反接、过压、 过流、过温、短路等保护功能。

（8） 在电池放电时，网管侧可显示备电时长，为维护人员紧急决策提供参考。

（9） 电池为机箱式，高度不大于3U 3）、机柜监控 可通过网管平台对机柜设备运行、物理安全防护状态进行远程实时监控，并在机柜发 生故障和需要升级维护时，提供远程故障定位和处理手段。因此机柜侧应集成机柜监控模 块，对机柜状态、性能、告警进行信息采集和处理，并上传至远程统一网管平台。

3）机柜监控

模块应满足如下技术要求：

（1） 支持通过机柜监控模块上传电源信息到远程网管，实现对电压、电流、电池运 行等状态的监测和工作状态控制；可以通过web登录监控模块查看机柜信息状态。

（2） 支持机柜温湿度、门禁、水浸、烟雾等环境量信息检测，提供2个以上RS232/RS485通信接口。支持ModBus等通用监控协议，实现对机柜智能设备接入管理。

（3） 支持遥测、遥信和遥控。遥测内容包括输入电压、整流模块输出电压、输出电 流、负载电流、蓄电池充/放电电流、空调运行状态等；遥信内容包括输入过压/欠压、缺 相、整流模块工作状态（开/关机，限流/不限流）、故障/正常、输出电压过压／欠压、蓄 电池熔丝状态、均/浮充/测试、空调运行故障；遥控内容包括整流模块开/关机、电池测试、 远程开锁等。

（4） 监控模块应记录≥2年的关键机柜运行历史告警信息用于故障分析与追溯，其 存储能力不少于5万条告警信息，20万条实时数据，10条电池测试记录。可按时间间隔 周期性记录和事件触发方式记录，并可通过WEB页面获取并保存成EXCEL格式文件，并可 用EXCEL软件打开。

（5） 支持告警联动，提供不少于8路继电器干接点，支持用户自定义关联交流停电 告警、直流欠压告警、整流模块故障告警、防雷器失效告警、熔丝断告警、电池温度告警、 门磁告警和温控单元故障告警等，用于智能联动控制。

（6） 可本地或远程在线升级监控模块、整流模块、锂电BMS、空调等动力设备的软 件，升级过程中不能影响设备正常供电状态，升级失败可回退。

（7） 支持用户分组管理，根据用户提供不同管理权限。北向IP口支持支持VLAN和VPN接入，与网管数据连接支持SSL加密，防止数据劫持和串改；Web配置接口支持HTTPS连接，支持客户替换自发放证书；无线传感网络连接支持数据加密，避免数据仿冒。

（8） 支持电池在线测试，支持电池剩余容量上报，电池剩余备电时间上报。

（9） 监控模块支持热插拔，易更换，易维护,可通过U盘导入导出参数进行快速配 置。

4）、机柜安防

机柜安防系统含摄像头拍照和智能门禁管理，起到机柜设备防破坏防盗的功能，保障 机柜内设备的物理安全。

功能需求如下：

（1） 一体化机柜系统应支持摄像头智能抓拍，可与门磁传感器告警联动抓拍。

（2） 应支持机柜智能门禁管理，提供机柜电子门锁，支持门禁IC卡开锁、网管远 程开锁、钥匙开锁、指纹开锁，支持多种权限管理、用户管理，支持机柜开锁日志记录， 支持门开告警，能监控电子门锁的开关实时状态。

5）、室外机柜 温度：机柜系统应满足-40℃~+55℃环境下，机柜内部温度要维持在20~30℃，以保证 设备长期稳定，可靠工作，不因异常温度影响设备寿命和可靠运行。

湿度：工作环境湿度范围应满足5%～95% RH（无凝露）。

防雷：配电单元应具备良好的防雷设计，满足室外应用的防雷等级要求。系统的交流输入端应配置C级防雷（标准雷击泄放电流：20kA，8/20μs；最大雷击泄放电流：40kA，8/20μs）。具备防反接功能。系统直流输出防雷要求差模防护：10kA，8/20μs；共模防护：20KA，8/20μs。从系统向外引出的信号线应在输出端口装有防雷器件,防雷器件的规格应 符合YD/T 944中5.2.3的防雷要求。

防尘防水：机柜系统直接暴露于室外，需满足不低于GB 4208中的IP55的防尘防水 等级，保障扬尘、雨淋等条件下内部设备正常运行。

 防潮湿、霉变、盐雾：产品内印刷线路板、接插件等电路应有防潮湿、防霉变、防盐 雾处理，其中防盐雾腐蚀能力应满足GB/T 4797.6-1995的要求，使产品能在室外潮湿、 含盐雾的环境下正常运行。

 防锈(防氧化)：产品铁质外壳和暴露在外的铁质支架、零件等应具有双层防锈措施,非 铁质的金属外壳,也应具有防氧化保护膜或防氧化处理。

抗风：机柜位于野外高速沿线，应能承受GB/T 4797.5-92标准表9规定的不同地区 不同高度处的相对风速的侵袭。

抗震：机柜系统应取得电信设备抗震性能检测合格证，并满足设备安装地点的抗震设 防要求（提供设备抗震性能检测报告）。

（1） 防盗要求

由于虚拟站、识别站处于高速沿线，直接暴露于室外且无人值守，室外一体化机柜应 具备物理防盗设计，结合机柜视频监控和锂电池防盗功能，进一步完善机柜防盗。防盗设 计应包括 但不限于：

1）柜体采用天地三点式电子防盗门锁，内嵌门、内铰链，支持外挂防盗锁

2）柜体本体无无裸露可拆卸件

3）柜门配置门磁传感器，支持门磁告警，实时监控机柜门况，异常信息及时上报网管和保存记录，方便事件的监控和回溯

6）、温控系统

配置直流空调，制冷能力应不低于600W，能效比不小于3。制冷剂为R134a，充注量不低于190g。材料阻燃应满足UL94，安全应满足EN60335-1、EN60335-2-40、UL60950、UL1995、IEC 60950-1/EN60950-1。具有至少1路RJ45接口，能通过机柜监控将实时状态 及故障信息上报网管。空调风扇寿命应大于70000小时，空调失效率应小于0.4%。

7）、统一运维系统

ETC 门架系统点分布散，位置偏，数量多，现场无人值守，如故障无法及时发现，会 影响收费业务的准确性。同时，省、路段中心多级管理，权限复杂，也极易存在信息安全 隐患。单站点设备种类杂，型号多，如基于各设备多套运维软件分头管理，也会给管理员 带来极大的不方便。室外一体站点柜内集成了收费系统的关键核心设备，为保障ETC门架 收费系统安全可靠运行，提高整体系统的可用性和可管理性，需在省中心部署统一的网络 管理系统，提供各ETC门架系统站点、网络、设备、应用等的统一监控，通过分权分域向 省/路段中心提供运维账号，实现对全网设备的统一管理。

统一运维系统平台，可实现ETC门架系统一站式业务部署、一站式运维管理、一站式 故障处理，大幅缩短分支站点部署周期、降低运维成本、提高线路利用率。具体应具备如 下功能要求：

Ÿ 统一运维系统站点对设备和网络资源进行统一远程集中监控，并结合GIS图形化呈现， 支持10万站点量级，覆盖ETC门架系统中网络、存储、服务器等设备类型。支持对站 点的详情查询、基础配置、升级、应用部署、故障定位、软故障排除等操作操作均在 省中心完成；

Ÿ 设备硬件管理。统一运维管理平台支持面板管理，远程查看面板，对于存储、服务器、 防火墙、交换机、路由器、电源、电池，支持查看设备整柜内的面板信息、设备柜外 的信息、单个设备面板信息、设备面板告警信息。支持设备基本信息管理，基本信息 包括：设备的名称、ip、状态、描述、前面板信息、后面板信息。能够完成整机维护， 柜内服务器上电、下电、重启、配置启停流程。当站点内部的一台或多台设备硬件损 坏以后需要进行硬件设备的更换，能够从统一管理平台删除设备，在设备在机架上替换后新设备注册网管平台并完成初始化；

Ÿ 统一运维系统应具备深度资源管理功能，达到卷级、应用级可管可配，使中心管理人 员不仅能完成硬件状态监控和基本的告警日志收集，还能解决逻辑资源管理功能（如 远程资源创建、应用模板化部署、应用远程升级），提升智能化管理效率。资源管理包 括虚拟机、vCPU、内存、硬盘容量和应用模板资源的管理；

Ÿ 拓扑管理。统一运维系统可提供拓扑视图、拓扑监控、拓扑告警等功能，帮助用户实 时了解网络的组网情况和设备运行状态；

Ÿ 具备完善的用户和权限管理策略，支持查看用户的信息（包括但不限于：名称、角色、 电话、邮箱、状态，支持：创建、修改、删除、启动、禁用操作）和角色管理（包括 但不限于：名称、角色、描述信息，支持：创建、修改、删除、配置角色功能权限和 资源范）；

Ÿ 站点告警监控能以GIS地图作为背景，全图形化体现站点分布和站点在线、告警状态， 在一个界面上展现全部站点运行情况。可实现辅助系统管理员进行告警定位，统一运 维系统提供告警原因查看，并提供告警处理建议；

Ÿ 为提高运维效率，可用手机APP可监控所有的站点状态，站点内的存储、计算、网络、 能基等设备信息，站点内的资源信息、站点的告警信息。
