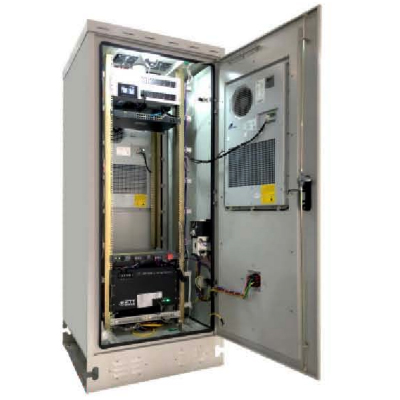

一、智能箱（柜）产品描述

    智能柜（落地箱）是本公司研发的具备远程智能监控功能的设备控制机箱。本智能柜集成了摄像头管理、电源管理，网络交换机管理，智能柜安防管理，机柜环境管理、防雷设备管理等功能。后端运维管理平台软件通过网络实时监控智能一体箱的工作情况，实现智能柜掉电和断网的区别，远程智能控制智能柜内部每一路220VAC/12VDC/24VAC/24VDC/36VDC等电源的打开或者关闭，前端设备发生告警，后端平台能及时接收，派单通知运维人员。该产品满足了原有防护通信箱各种功能需求，结合平安城市监控特点，以及对未来信息管理的需求，增加应用物联网通讯技术，采用模块化布局，完善的网管功能和及时状态显示，保证整个系统的可靠性，连续性和智能性，目前广泛应用于高速公路、航道管理、高铁路沿线等场境的室外设备箱（柜）、监控箱的升级。

二、智能柜（落地箱）内部结构图说明

2.1、LED照明灯：

   当打开箱门时，光照度低，LED照明灯智能开启。

2.2、报警灯：

当箱体内功能正常时，报警灯为常亮的红灯，当箱内异常时，红灯闪烁。

2.3、箱门开关：

 箱门开启后，选配智能锁可通过中心授权方式或输入密码(按键)等方式实现延时报警。当箱门非法开启，实现与球机联动定位拍照。

2.4、电源防雷器：

电源防雷器具备优越的交流220V强电防雷功能。

2.5、采集单元及远程控制单元：

终端盒数据采集及远程控制单元采用模块化设计，内置OLED显示屏，可显示箱体工作状态、环境数据。  可远程控制电路合闸，选配分路低压回路远程控制。

2.6、盘纤盒：

尾纤通过光纤适配器连接到光纤传输单元。过长的尾纤可盘接再盘纤

盒内。

2.7、空气开关、接地铜排：

空气开关为箱体的总开关。外部220VAC电源（火线与零线）接到空

气开关上。箱体的电源地（PG）和箱体机壳地（FG）已用导线连接到接地上。使用前必须保证此3处与外部的接地可靠相连。

2.8、电源状态指示灯：

当箱体电源工作正常时亮绿灯，不正常时绿灯闪烁或者不亮。

2.9、锂电池选配

三、产品特点

Ÿ  高度集成：

      集机箱、机箱交流电源防雷、数据采集与远程控制单元、系列传感器于一体，体积紧凑、布局合理美观。

Ÿ  模块化设计：

      箱内所有功能单元均模块化设计，在保持箱体通用性的同时提供多样化

配置以适应不同应用场景，同时便于扩展、维修，最大化的延长基础设

施的使用生命周期，从而实现基础设施的保值增值。

Ÿ  部署灵活方便：

     所有功能单元均出厂预置，实施现场只需将电源线、光纤线、数据网络

接口线引入箱体与箱内预置的接口对接即可，无需拆解箱内板面、模块

即可完成部署。

四、产品功能

4.1 智能电源

机箱内置１个交流220V智能电源，可提供5路220Ｖ交流电源为网络摄像头供电，实现通过运维平台对单路220V的打开和关闭。

4.2 机箱交流电源防雷

   箱体具备交流220V电源防雷，标配1路交流电源

   交流电源防雷：Uc:385VAC  In:20kA   Imax:40kA  Up: ≤1.7KV

4.3 数据采集与远程控制单元

4.3.1、箱体状态检测功能；

Ø 温湿度检测：实时采集本地显示温湿度，并上传箱体内温湿度情况；根据设定的温湿度上下限自动控制风扇启停。同时，箱内温度过高本地报警。

Ø 箱门状态检测：实时检测箱门状态，箱门非法打开告警；箱门开启后，可通过中心授权方式或输入密码(按键)等方式实现延时报警。当箱门非法开启，

实现与外部球机联动定位拍照。

Ø 箱内光照度检测：实时检测箱内光照度，实现箱内照明灯智能开启。

Ø 箱体漏水监测：采集并上传箱内漏水情况。

4.3.2、箱内设备检测功能：

Ø 防雷器状态检测：实时检测防雷器健康状态，记录并上传箱体所受雷击次数和雷击状况。

Ø 220V强电检测：实时监测并上传电压、电流状态、漏电情况。

Ø 自动重合闸状态检测：实时检测自动重合闸器合闸状态、跳闸次数、跳闸类型。

4.3.3、远程控制功能：

Ø 警灯频闪灯控制及亮度调节：可远程控制1路频闪灯开启。可根据实际情况远程、本地调节立杆上警灯的亮度。

Ø  机箱温度加热功能：温度过低，可手动或者自动开启机箱内加热棒，达到设定温度后停止加热。

4.4备用锂电池、智能锁可选。

五、技术规格
