网络电源二合一浪涌保护器

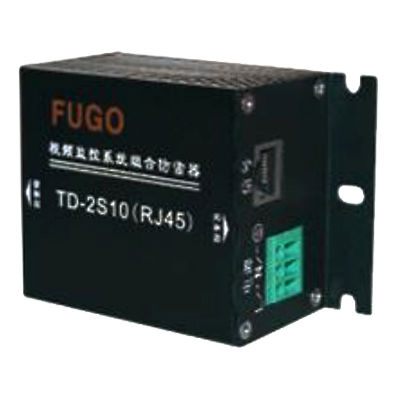

TD-2S10（RJ45）网络电源合一浪涌保护器专门针对安防监控摄像机防雷保护。可同时保护设备免受来自信号传输线、电源线的感应雷击和浪涌电压带来的危害。二组防护独立工作，互不影响。本防雷器具有残压低、通流量大、响应快速的特点。该产品采用二级防护，工作可靠，可以很好的保护视频监控系统设备的安全运行。
- 详细内容
-
1.应用及特点：
TD-2S10（RJ45）视频监控系统组合防雷器主要用于视频监控系统设备的雷电防护。可同时保护设备免受来自信号传输线、电源线的感应雷击和浪涌电压带来的危害。二组防护独立工作，互不影响。本防雷器具有残压低、通流量大、响应快速的特点。
该产品采用二级防护，工作可靠，可以很好的保护视频监控系统设备的安全运行。
2.技术参数：
产品型号
TD-2S10(RJ45)
通道
信号
电源
额定工作电压
8V
220V
最大工作电压
10V
275V
标称放电电流In(8/20μs)
1kA
5kA
最大放电电流Imax(8/20μs)
2.5kA
10kA
保护水平(测试波形为8/20μs)
线对线
70V
1200V
线对地
350V
1200V
传输速率Vs
100Mbit/s
-
插入损耗
<0.5dB
-
接口形式
RJ45插座
接线端子
响应时间ta
2ns
25ns
额定负载电流IL
-
5A
标准分配线
1/2、3/6
接入方式
串联
外形尺寸(不含接头)mm
150×73×46
依据标准
GB18802.21-2004,GB18802.1-2002
YD/T 1542-2006
