产品介绍

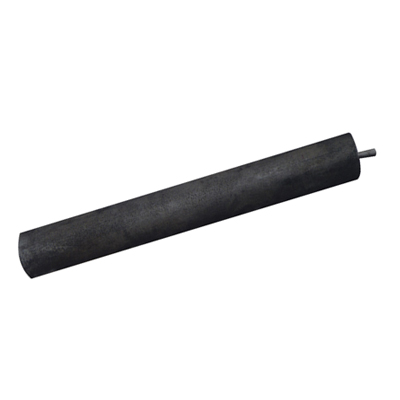

环保型石墨接地极是一种用导电性能极好的非金属材料－鳞片状的高质量的石墨粉，通过高压机械加工成型的新型石墨接地极。

新型石墨接地模块的主体材料石墨与土壤的物理结构相似，能与土壤结合为一体，使接地体与土壤的有效接触面积比金属接地体大许多倍，增大了接地体的有效散流面积，极大降低接地体与土壤的接触电阻，因此有良好的降阻效果，适用于各种类型的土壤环境，在高土壤电阻率的地区应用更具有明显的效果。

产品特点

◇能持续负载大电流，经多次大电流冲击后，阻值不增大，无变硬、发脆、断裂等现象发生。

◇接地电阻稳定，采用化学稳定非金属导体材料作为模块的导电介质，其导电性不受季节响。

◇具有吸湿、保湿特性，接地电阻低且保持长期稳定。

◇无毒性，无污染、耐腐蚀性良好， 使用寿命至少30年。

产品性能参数

接地模块质地较脆、易碎，在运输、搬运、安装中，容易发生龟裂或断裂现象，只要不是粉碎性破损，不影响实际使用效果。

产品使用范围

广泛用于发电厂、变电站、输电线路杆塔、通讯基站、机场、铁路、各种高层建筑、微波中继站、网络机房、石油化工厂、储油库、广播电视设备、邮电程控设备、电子医疗设备等场所防雷接地、防静电接地、保护接地、工作接地等。

施工方法

1、接地模块可进行垂直埋置或水平埋置，埋置深度一般为0.6～1.0米。在寒冷地区，模块应埋在冻土层以下。

2、采用几个模块并联埋置时，模块间距不宜小于5.0米，如条件不允许，可适当减小距离。

3、接地模块的极芯互相并联或与地线连接时，必须进行焊接。要求用同一种金属材料焊接，确保连接的可靠性。焊接长度应不小于80mm，不允许虚焊、漏焊。

4、应在焊接处清除焊渣，涂上一层沥青或防腐漆，以防极芯腐蚀。

5、坑槽回填应采用细粒土或低电阻率物资为填料。回填时应分层操作，适量加水并夯实，再填料、加水和夯实，直至与地表齐平。

6、埋置时应注入充足的水分，让接地模块与土壤充分吸湿，以便模块尽快达到最佳降阻效果，吸湿8小时后，用地阻仪测量工频接地电阻。

用量计算

根据地网土层的土壤电阻率，采用下式计算接地模块用量：

水平埋置，单个模块接地电阻：

Rj =0.068×[ρ÷（a×b）-2]

并联后总接地电阻：Rnj = Rj /nη

式中：ρ—土壤电阻率（Ω/m）

a、b—接地模块的长、宽（m）；

Rj—单个模块接地电阻（Ω）；

Rnj—总接地电阻（Ω）；

n—接地模块个数；

η—模块调整系数，一般取0.6—0.9。

安装后应及时注水，保证快速达到降阻效果。
