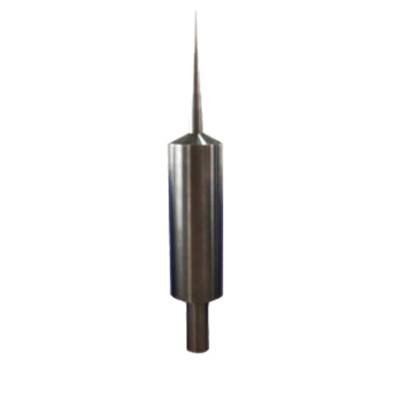

提前预放电避雷针
产品介绍提前预放电避雷针能在雷云电场的作用下，产生提前先导通道，使雷电在保护范围内发生闪击时准确地闪击在避雷针上，避免了传统避雷针的“绕击”和“侧击”现象。提前预放电避雷针对雷电流能形成一定的阻抗，使雷电流沿引下线泄入大地的强度减弱，从而减小了附近的雷击电磁脉冲强度，使地电位反击和各种线路对雷电耦合的能量降低，使雷击引起的各种危害大大降低。产品特点◇保护半径大幅度增加◇落雷更准确，无绕击，侧击现象◇触发装置采用的是间隙型装置以及电感装置

详细内容

产品介绍

提前预放电避雷针能在雷云电场的作用下，产生提前先导通道，使雷电在保护范围内发生闪击时准确地闪击在避雷针上，避免了传统避雷针的“绕击”和“侧击”现象。

提前预放电避雷针对雷电流能形成一定的阻抗，使雷电流沿引下线泄入大地的强度减弱，从而减小了附近的雷击电磁脉冲强度，使地电位反击和各种线路对雷电耦合的能量降低，使雷击引起的各种危害大大降低。

产品特点

◇保护半径大幅度增加

◇落雷更准确，无绕击，侧击现象

◇触发装置采用的是间隙型装置以及电感装置，不易老化，寿命长

◇触发间隙处于完全封闭状态，抗环境因素强

◇触发间隙与放电间隙完全分开，触发灵敏，通流量大

◇造型美观，不锈钢材料，可安装在恶劣环境

性能参数

产品适用范围

电力系统、石油、化工、通信台站、气象、广电、航空、工矿企业、计算机系统以及高层建筑的直击雷防护。

保护范围计算

“ZZTL”的保护半径依据法国颁布的国家防雷标准NFC17-102确定。该半径依据高压物理试验室和高压中心测试出的启动抢先时间△T，并根据建筑物的防雷类别I、II、III及针尖到被保护物的垂直距离h（h≥2m）计算得出。

保护半径计算公式如下：

当R≥5m时：

当R＜5m时：从保护半径中确定Rp

Rp：至针尖垂直距离h的水平面上的保护半径

h：针尖至被保护物体水平面的垂直距离

D：滚球半径

建筑物防雷类别I：第一类D=20米（GB50057-94规定D=30米）

建筑物防雷类别II：第二类D=45米

建筑物防雷类别III：第三类D=60米

△L：ZZTL的上行抢先距离

△L：V(m/μs)×△T(μs)

V为先导传播速度，实验数据表明：V=1m/μs

保护半径表

中自预放电避雷针对各类防雷建筑物的保护半径Rp(单位：m)
针尖高度	h=高于被保护物的平面的高度（单位：m）
针尖高度	2 3 4 5 6 7 8 10 15 20 45 60
第一类防雷建筑物
TL25	17 25 34 42 43 43 43 44 45 45 — —
TL40	24 35 46 58 58 59 59 60 60 60 — —
TL60	32 48 64 79 79 79 79 79 80 80 — —
第二类防雷建筑物
TL25	23 34 45 57 58 59 59 61 63 65 70 —
TL40	30 45 60 75 76 76 77 77 80 81 85 —
TL60	40 59 78 97 97 98 98 99 101 102 105 —
第三类防雷建筑物
TL25	26 39 52 65 66 66 67 69 72 75 84 85
TL40	33 50 66 84 84 85 85 87 89 92 99 100
TL60	44 65 87 107 107 108 108 109 111 113 120 120
