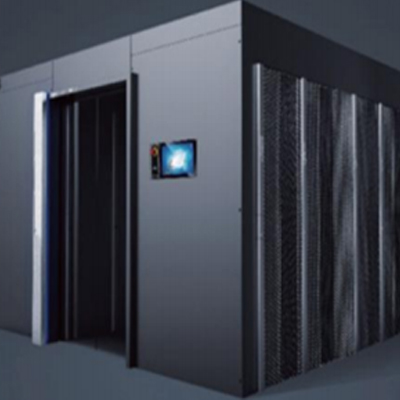

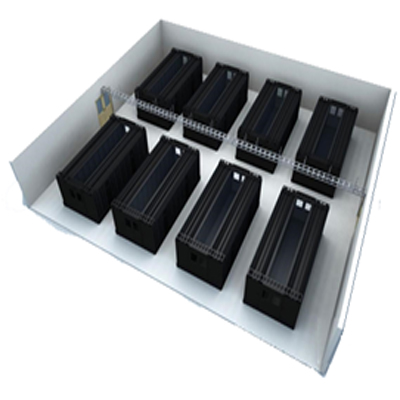

双排微模块隔离冷暖通道门采用全自动开启模式。开门方式是通过门禁密系统。在通道内部还可以通过开门按钮来把门打开。当机组工作电源异常或消防报警时，用户还可以用手推开冷通道门。模块化数据中心采用独立的冷却系统，来满足此功能区冷却需求。模块数据中心机柜布局为冷通道，所有空U的机柜空间安装盲板， 95%左右的冷风可以直接送到冷通道内而进入IT机柜，所有机柜排出的热风被空调机组吸回，热风不再进入到机柜的前面。模块数据中心全封闭式冷气循环系统环境，提高空调使用率，达到节能降耗的效果。模块化数据中心顶部设置部分开启扇。

②供配电模块：

1、输入端：单/双回路市电三相进，可选AST/STS,一路智能电流表专用，一路安全盾/ M专用断路器，一路UPS维修旁路，一路插座，一路UPS总出线断路器

2、输出端：分回路断路器详见图纸

3、浪涌电流limp(10/350μs)：单相40KA/三相80KA

4、整柜电压保护水平Up：≤1.5KV

5、标配模块高度：6U

6、扩展模块高度：3U

7、智能电量仪：监测总有功电量、总无功电量、电流、电压、功率、功率因数等

8、回路控制：远程控制上下电（可按需定制）

9、详见中心机房配电回路设计回路图

 ③UPS模块：

供电模式：三进三/单出，主机容量：详见图纸清单，输入额定电压：100-285Vac，40-70Hz/190-520Vac，46-64Hz，输出功因：1，输出电压范围： 220Vac（1±1%）(1相+中性线)/ 380Vac（1±1%）(3相+中性线)可调，过载告警及处理，支持维修旁路，10-20K可选配全彩色重力感应触摸屏，ECO模式提供节能效果，紧急电源关闭(EPO)，电池数量可调整，共享电池可并联运作，可选配隔离变压器以提供全面过滤和隔绝噪音，有发电机兼容，接受双电源输入,液晶能实时显示电压状态、显示并记录发生的浪涌值、的累计次数；支持零地电压告警及1-5路浪涌故障告警；支持独立监控或者集中监控方式

④电池模块:

选择一：实际AH容量数根据后备时间要求详见图纸清单,直流电压48/192V，机架式标准机箱+电池管理系统BMS的锂电池包，符合EIA、ETSI规格，重量轻、体积小，提升设备机柜扩容空间；支持高倍率充放电，工作温度范围宽， 采用智能间隙式充电功能，有效降低用电成本， 全方位保护功能（过压、欠压、短路、反接、过载、过流、限流、过温、低温、均衡、休眠），智能化设计，具备遥测、遥信、遥控等功能，具备RS232、RS485、CAN等通信接口，可选LED或LCD指示，运行情况或数据、状态一目了然，前端化操作维护，方便快捷，具有良好的电磁兼容性。

选择二：实际AH容量和节数根据后备时间要求详见图纸清单,免维护型，额定电压:12V ,最大放电电流: 30/10A (3min),最大充电电流: ≤0.25C10,自放电: <3%/月,使用温度范围:-20℃-55℃,浮充充电电压:13.4V~13.7V,浮充温度补偿参数:-3mV/Cell℃,均充充电电压:14.1V~14.4V,均充温度补偿参数:-4mV/Cell℃。监测每一节铅酸电池CBM管理系统。

 ⑤精密空调模块:

空调冷量需要根据总负载和空间计算（详见图纸清单），机架式/行间式，精确的气流组织，采用EC风机送风，风量自动匹配服务器负荷，节能效果显著，采用变頻圧缩机，制冷剂变流量输岀，实时匹配热源负荷变化，实现精确制冷和高效运行。机组标配电子膨胀阀，无极调节开度，流量控制精确， 使空调主机始终处于最高能效状态，专家级故障自诊断，启动诊断模式后，自动检测全部部件故障，支持RS485、SNMP通讯，支持远程监控。产品控制器强大的联控与通讯功能，可实现群组运行，包括自动投运备份机组、需求能效管理、趋势能效管理、故障切换、电源保护组件、延长组件、漏水检测、温湿度传感器共享等

 ⑥电源安全净化模块

选择一、安全盾系统：

1、工作电压：380V(-40％～+20％)；50HZ；

2、容量：详见图纸清单

3、连接方式：并联；

4、整机效率：≥97％；

5、功能：浪涌、谐波、相电平衡、无功处理；

6、浪涌电流(8/20μs)：80KA/2P,160KA/4P；

7、电压保护水平Up：≤1.5KV；

8、响应时间Ta：＜25ns；

9、记录发生的浪涌值、浪涌波形图（可选）、浪涌发生的时间和浪涌发生的累计次数；

10、目标功率因数：从-1～1可调

11、保护功能：过压/欠压/短路保护、逆变桥反向保护、过补偿保护

12、通讯接口：RS485；通讯协议：Modbus；

13、支持监测告警、故障告警、零地电压告警（可选）及1-5路浪涌故障告警；支持独立监控/集中监控方式；

14、环境温度：－10℃～+40℃，相对湿度≤95%，无凝露；防护等级：IP20；

选择二、安全M系统：

1、工作电压：220/380V；50HZ；

2、连接方式：并联；

3、设备损耗：＜1.0W；

4、滤波能力：40～60万次；

5、滤除效率：80%～99%；

6、绝缘电阻：＞2MΩ；

7、浪涌电流(8/20μs)：80KA/2P,160KA/4P；

8、电压保护水平Up：≤1.5KV；

9、响应时间Ta：＜25ns；

10、液晶屏能实时显示电压状态、显示并记录发生的浪涌值、浪涌波形图（可选）、浪涌发生的时间和浪涌发生的累计次数；

11、通讯接口：RS485；通讯协议：Modbus；

12、支持监测告警、故障告警、零地电压告警（可选）及1-5路浪涌故障告警；支持独立监控/集中监控方式；

13、环境温度：－40℃～+85℃，相对湿度≤95%，无凝露；防护等级：IP40；满足ROHS指令要求

 ⑦PDU模块:

选择一、功能电源分配单元PDU：横竖安装，10/16/32/63A进(三相可选),10/16/32A出，≤46位，输入接口：接线盒/各标准插头，输出接口：航空/国标/国际/美标/欧标/德标/英标等，接线盒透明盖可用红外枪巡检。每个机柜标配A/B两根，具体参数详见图纸清单。

选择二、智能电源分配单元PDU：横竖安装，10/16/32/63A进(三相可选),10/16/32A出，≤46位，输入接口：接线盒/各标准插头，输出接口：航空/国标/国际/美标/欧标/德标/英标等，提供RS485通信,总电流超限告警,监测输入电压,监测总输入输出电流,防浪涌告警;监测每位输出电压,监测每位输出电流,监测每位功率数；控制每位输出通断顺序上下电（可选），接线盒透明盖可用红外枪巡检。每个机柜标配A/B两根，具体参数详见图纸清单。

 ⑧消防模块:（选配）

选择一、钢瓶内置：机架式，含七氟丙烷气瓶，温电双控，烟温探测、声光、喷洒指示、紧急按钮、特制喷头、压力显示、控制系统、药剂等。感温探测自动灭火装置适用于单元独立式的各种机柜，一套灭火装置可保护一个或多个机柜。

选择二、钢瓶外置：根据防护容积和国家相关规范定制。

 ⑨布线模块:

分段式模块化，便于部署，可拆式缆线整理槽，便于整理电力，网络与光纤缆线，高架地板装设，保持机房整齐稳定，备有各式配件，增强管理与整齐性。详细材料有设备供应商配套。

⑩物联网中控系统：

1、本地10/15英寸触摸大屏显示管理柜体所有模块，同区域多台可以互访

2、支持远程WEB界面访问，多模块支持网管统一监控，选配手机端管理

3、基于linux开发，支持window系统运行，有效杜绝病毒对系统破坏，产品完全自主可控

4、监控主机具有双网口，集中管理UPS、安全M、安全盾、精密空调、消防、浪涌保护、门磁、视频、温湿度、烟感、水浸、报警等4、声光报警、语音报警、电话短信报警、E-mail报警、手机端等（可选）声光报警、语音报警、电话短信报警、E-mail报警、手机端等（可选），监控主机内置锂电池断电后可持续工作（可选）

5、通讯接口:RJ45/RS485，WiFi/GPRS/4G/5G(可以选装物联网模块)，协议格式:Modbus TCP/IP
